10噸龍門吊軌道安裝示意圖及安裝方法

本文鏈接：http://www.huizhitu.cn/gsxw/838.html???發布時間：2021-12-18 16:01:18??點擊量：3474

　　龍門吊的軌道安裝形式要充分考慮軌道的安裝與固定方式，根據廠房、工地的實際情況確定適合自己的而又符合相應標準規定的軌道固定方式。那么，龍門吊軌道有幾種安裝方法?下面為大家詳細介紹10噸龍門吊軌道安裝示意圖。

　　10噸龍門吊軌道安裝方法

　　1、壓板固定法：將導軌直接鋪設在混凝土支撐梁上，采用魚尾壓板將導軌固定。原來的老式廠房多用此種安裝方法，軌道支承梁與廠房一起澆筑完成。此種安裝方法，行吊運行平穩震動噪聲小，支承梁截面積較大，有的還帶有人行通道，對于軌道的檢查維修非常便利，便于發現問題與解決問題。

　　2、枕木固定法：此種方法多用于施工工地的門式行吊，在地面上鋪設石子后鋪設導軌，一般枕木的斷面尺寸為200~300mm，間距一般為600 800mm左右。此種安裝固定方式拆卸較方便，便于移動。

　　3、鉤形螺栓固定法：此種方法多用于目前建造的金屬結構廠房。在廠房的支柱上焊接支承塊，在支承塊上鋪設工字鋼，然后將導軌鋪設到工字鋼上，采用鉤形螺栓或者焊接等方法將導軌固定。由于支柱與支承梁均為金屬結構，行吊運行時震動噪聲較大，檢修空間較小，對支柱固定牢固及穩定性要求高，但便于施工，建設速度快。

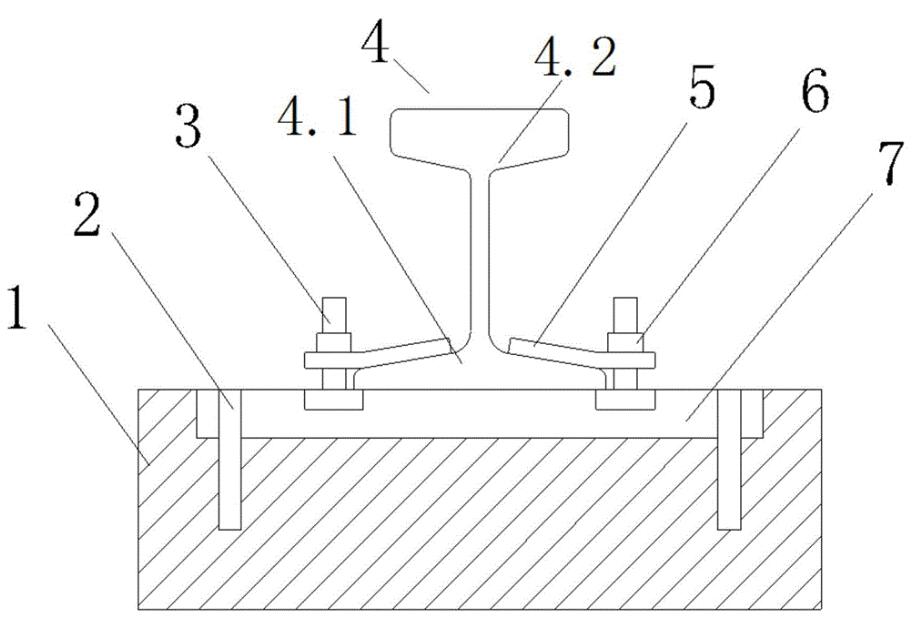

　　10噸龍門吊軌道安裝示意圖
